Entrega virtual "Análisis convección"







inicio unidad 3 : calor

ANALISIS DE VIDEOS

En esta unidad daremos cuenta del suceso que se produce con el fenómeno de convección, el cual consiste en la transmisión de calor por movimiento real de las moléculas de una sustancia. Este fenómeno sólo podrá producirse en fluidos en los que por movimiento natural (diferencia de densidades) o circulación forzada (con la ayuda de ventiladores, bombas, etc.) puedan las partículas desplazarse transportando el calor sin interrumpir la continuidad física del cuerpo.
Se hizo el siguiente análisis de vídeos experimentales en los cuales se puede apreciar este fenómeno en una forma visible:





- En esta ubicación de la fuente de calor la convección es muy intensa, al encontrarse en una zona en donde existen planos continuos y la salida de ellos es pequeña y más lejana.

- El calor se mantiene relativamente constante entre las secciones paralelas, formándose así un manto calorífico.

- El calor sale de forma concentrada, en forma de "hongo", expandiéndose de forma uniforme.



- En esta ubicación de la fuente de calor la convección se hace más equilibrada en el plano inferior, ya que ella se ubica en el centro de la sección.

- La inversión es mucho más rápida que en la primera prueba (E01), haciendo un flujo del calor más acelerado.

- El calor sale de una forma más lineal y rápida y luego se expande hacia el exterior de una forma medianamente uniforme.



- En esta ubicación de la fuente de calor, la convección del calor es menos cíclica, ya que se encuentra en una zona más expuesta al exterior, ya que está muy cercana a los espacios libres de secciones. La velocidad del flujo del calor mantiene una notoria velocidad constante ascendente.

- No se produce un manto definido debido a lo anteriormente mencionado (a excepción del plano inferior), lo cual el calor no llena los espacios superiores como en los ensayos anteriores (E01, E02), no existe una estructura espacial de ésta tan definida.

- El calor sale de de forma notoriamente lineal y definida, expandiéndose de a poco.

Entrega Lamina de Computacion

Análisis del flujo de viento en lamina explicativa

 PRUEBAS CUADERNAS EN TÚNEL DE VIENTO.

CUADERNA VERTICAL

CUADERNA HORIZONTAL

          EXPERIMENTACIÓN EN TÚNEL DE VIENTO CON CUADERNAS Y SU                   UBICACIÓN EN EL FARELLON

CUADERNA N°1

CUADERNA N°2



                        ANÁLISIS  SECCIONES DE MODELO 3D EN WINDTUNNEL

TUNEL DE VIENTO

cuerpo

 REPRESENTACION EN CARTON DEL CUBO DE VIENTO DEL CUAL SE SACARON LAS DISTINTAS CUADERNAS PARA EXPERIMENTAR EN EL TUNEL DE VIENTO Y ANALIZAR LOS FACTORES DE ESTE.

alma

SECCIONES ECHAS EN MICA QUE REPRESENTAN LAS SECCIONES ECHAS AL CUBO DE VIENTO CON SUS RESPECTIVAS LINAS DE VIENTO Y CORTES.

cuaderna horizontal



EXPERIMENTACION EN TUNEL DE VIENTO CUADERNA HORIZONTAL

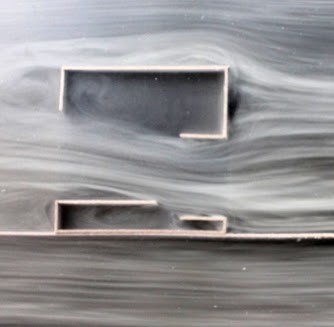

IMAGEN CUADERNA EN EL TUNEL DE VIENTO

 CUADERNA VERTICAL A

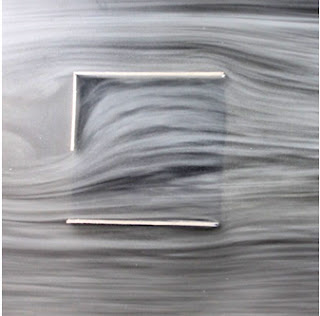

 EXPERIMENTACION EN TUNEL DE VIENTO CUADERNA VERTICAL A.

IMAGEN CUADERNA EN EL TUNEL DE VIENTO





       CUADERNA VERTICAL B



 EXPERIMENTACION CUADERNA VERTICAL B

IMAGEN CUADERNA EN EL TUNEL DE VIENTO



EXPERIMENTACIÓN N°1 CUADERNAS CUBO DE VIENTO

Como introducción a la segunda unidad experimentamos en el túnel de viento con cuadernas de los cubos previamente realizados , con la experimentación pudimos apreciar los efectos que causa el viento , en este caso humo en las distintas especialidades que se generan en la cuaderna (sección).

CUADERNA HORIZONTAL

CUADERNA VERTICAL 1

CUADERNA VERTICAL 2

ENTREGA 2 COMPUTACIÓN

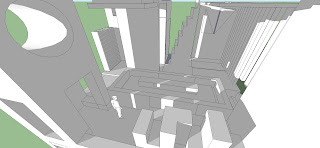

la segunda entrega de computación consistía en utilizar distintos programas para terminar con una lamina echa en photoshop de un modelo 3D en distintas vistas y perspectivas ademas debíamos utilizar las herramientas de los programas  para potenciar ya sea las sombras luces.

Archivo JPG lamina entregada en formato photoshop.

visita a biblioteca de santiago

visita con compañeros a biblioteca de santiago en quinta normal para tener una referencia a la segunda entrega de taller "biblioteca ludica para niños" , en la visita pude apreciar que se marcan tres áreas principales : lugar de lectura, computación y sector de juegos.

PRIMERA ENTREGA COMPUTACIÓN DISEÑO MODELO 3D SKETCHUP

PROYECTO N° 1 SOMBRAS
 proceso constructivo
